잭슨나인스 세종점 미디어 컨텐츠

▶ 프로젝트 개요
국내 최대 어린이 키즈테마파크 미디어관에 직접 몸으로 체험할수 있는 하드웨어를 개발



▶ 프로젝트 기간
2019년 7월 ~ 2019년 8월 오픈



▶ 개발 내용

<에그 인큐베이터>
● 아케이드 버튼 및 엔코더를 이용한 실감형 콘텐츠 전장부 제작 및 펌웨어 개발
● 총 5종의 키오스크 형태로 제작되었으며, 내부는 Raspberry Pi와 아케이드 버튼, 엔코더, RGB LED로 구성



● 키오스크 1번 구성도

키오스크 1번 하드웨어 구성도, 일반 레버스위치를 적용

● 키오스크 2번 구성도

키오스크 2번 하드웨어 구성도 아케이드 버튼과 산업용 엔코더를 적용

● 키오스크 3번 구성도

키오스크 3번 하드웨어 구성도





● 키오스크 4번 구성도

- 키오스크 3번 구성과 동일



● 키오스크 5번 구성도

아케이드 조이스틱과 버튼으로 하드웨어 구성

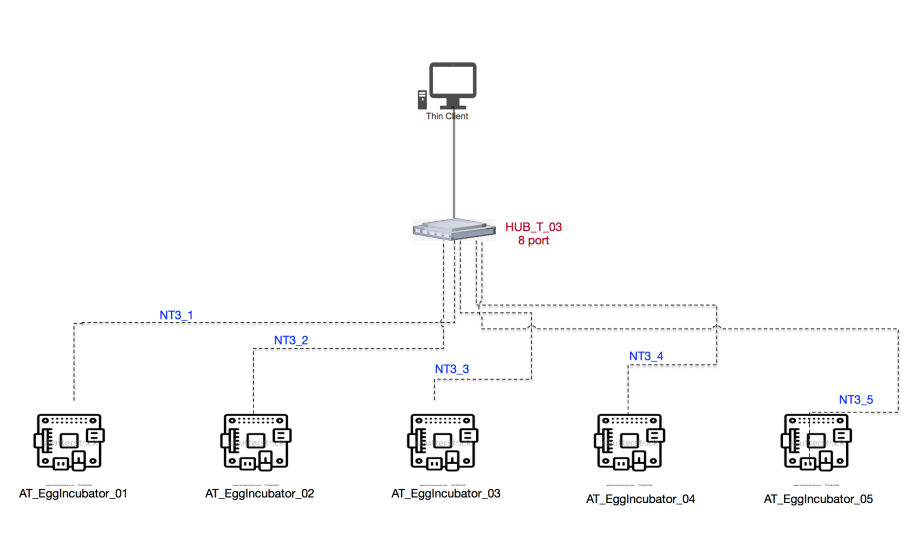

● 네트워크 구성

통신 방식은 소켓 통신으로 구성되며, 5대의 Raspberry Pi가 클라이언트로 연결



● 실물 사진

실제 설치된 실물 하드웨어



GitHub : https://github.com/justin-public/kids_media_HW

핵심 기술 스택 : Raspberry pi , -lpigpio , -lpthread , socket(TCP/IP)



<점핑 몬스터>

● 초음파 센서와 라즈베리 파이를 적용하여 실감형 콘텐츠 하드웨어 및 펌웨어 개발

● 트램폴린 바닥에 초음파 센서를 설치하여 거리 값을 측정하고, Unity에 정의된 프로토콜을 전송

● 데모 테스트 영상



GitHub : https://github.com/justin-public/jumping_monster

주요 기술 스택 : Raspberry pi B 3 , 초음파 센서 , -lpigpio , -lpthread , socket(TCP/IP)



<몬스터 콘테스트>
● 라즈베리 파이에 아케이드 버튼 3개를 연결하여 구성
● 구성도

전장부 배선도

● 네트워크 구성도

네트워크는 UDP 통신이고 PC와 1:1 구성

● 개발 실물 영상

중국 산둥시에 실제 설치된 실물 영상





GitHub : https://github.com/justin-public/monster_contest/tree/main

핵심 기술 스택 : Raspberry pi , -lpigpio , -lpthread , socket(TCP/IP)
